KLIC-melding lezen: kleuren, legenda en themakaarten

Wat doet u als de leiding niet ligt waar de kaart hem tekent?

Een KLIC-melding levert u een stapel kaarten en documenten op, en daar begint het werk pas. Wie de themakaarten en kleurcodes niet vlot leest, mist het risico dat er wél op staat. Of leest zekerheid in een tekening die de werkelijkheid alleen benadert.

Wat zit er in een KLIC-levering?

Een KLIC-levering is geen enkele kaart, maar een set bestanden per net. U krijgt kaartmateriaal van alle netbeheerders die kabels of leidingen in uw graafgebied hebben, aangevuld met documenten zoals eisvoorzorgsmaatregelen en, waar van toepassing, huisaansluitschetsen. U bekijkt dit met de KLIC-viewer, de gratis tool van het Kadaster die alle lagen samenbrengt.

Het belangrijkste om te begrijpen: elke beheerder levert zijn eigen informatie aan. Een gasnet, een elektranet en een telecomkabel komen elk uit een andere bron, en pas in de viewer ziet u ze over elkaar heen. Neem daarom altijd de volledige levering door, niet alleen de eerste kaart die opent.

De kleurcodes: welk net heeft welke kleur

De kleuren op een KLIC-kaart zijn gestandaardiseerd, zodat u in één oogopslag ziet met welk type net u te maken hebt. De meest voorkomende conventie:

• Geel voor gas
• Rood voor elektra
• Blauw voor water
• Lichtgroen voor telecom en data (waaronder CAI)
• Paars voor riool en afvalwater

De exacte kleurstelling kan per presentatie licht verschillen, dus controleer altijd de legenda in de viewer. Middenspanning aanzien voor laagspanning is de vergissing die u met één blik op die legenda voorkomt.

Themakaarten: waarom niet alles op één kaart staat

De informatie is opgesplitst in themakaarten omdat één kaart met alle netten door elkaar onleesbaar zou zijn. Elk thema toont één type net of één beheerder, zodat de ligging, diepte-indicatie en referentiepunten leesbaar blijven. In de viewer zet u thema's aan en uit om te vergelijken.

Gebruik dat bewust. Zet bij een kruising de betrokken thema's naast elkaar en kijk waar leidingen elkaar of uw tracé kruisen. Juist op die kruispunten zit het risico, en juist daar helpt het om de drukte van andere netten even weg te filteren.

Eisvoorzorgsmaatregelen: de instructies die u niet mag missen

Eisvoorzorgsmaatregelen (EV's) zijn concrete instructies van een netbeheerder over hoe u veilig rond zijn leiding werkt. Denk aan handmatig graven binnen een bepaalde afstand van een hogedrukgasleiding, of vooraf contact opnemen met de beheerder. Ze horen bij kwetsbare of gevaarlijke netten en staan als apart document in de levering.

Een EV is geen advies maar een voorwaarde. De WIBON en CROW-500 verwachten dat u deze maatregelen aantoonbaar afhandelt voordat u begint. Loop de levering dus altijd in DiaFlow Office na op EV's en regel ze vóór uitvoering, niet als de ploeg al op locatie staat te wachten.

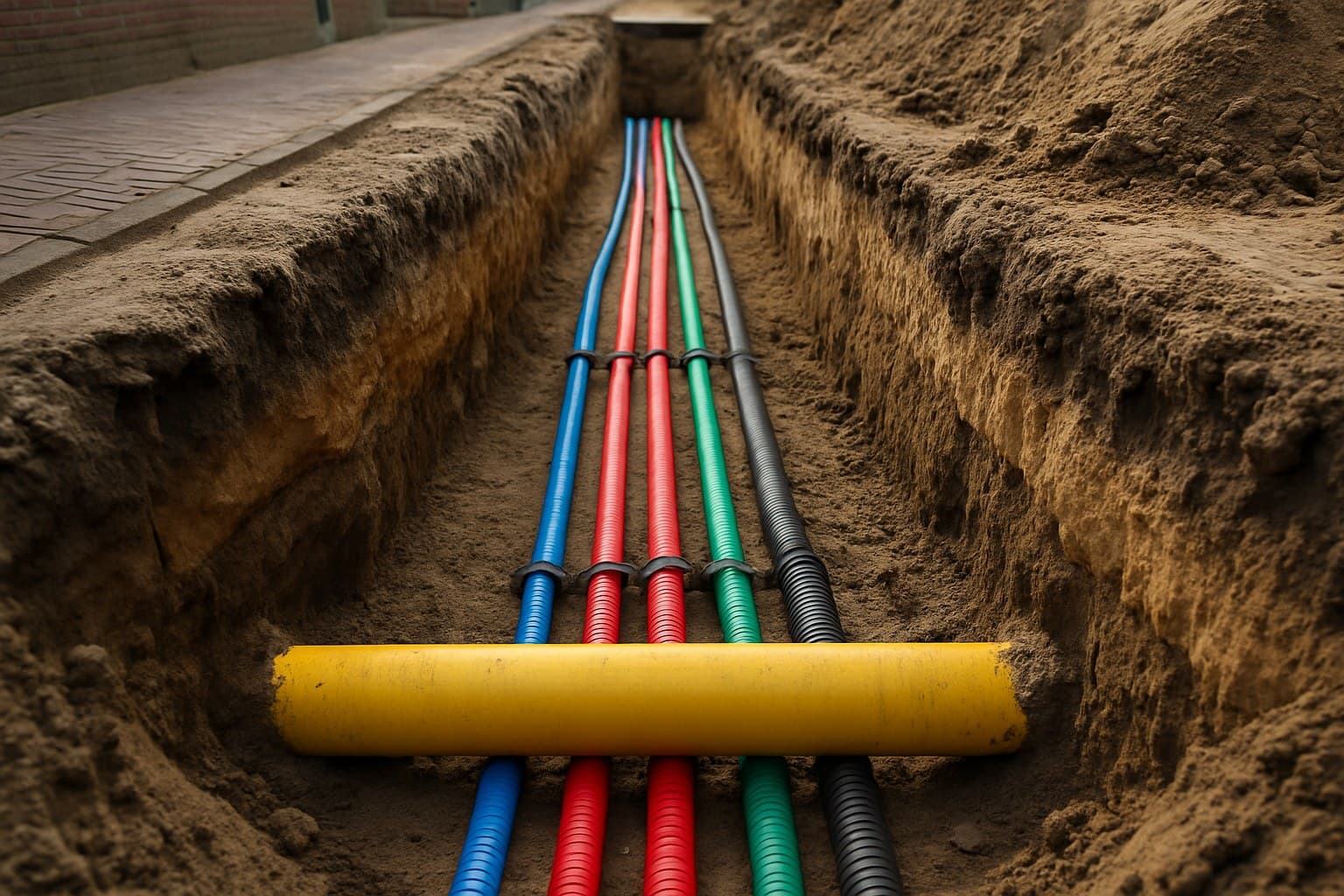

Wat de kaart niet vertelt: waarom de proefsleuf beslist

Dit is het punt dat op geen enkele kaart staat: een KLIC-tekening geeft de geregistreerde ligging, niet de gegarandeerde ligging. Een leiding kan in werkelijkheid afwijken van waar hij op de kaart staat, door latere werkzaamheden, verzakking of een oude registratie. De kaart brengt u naar de juiste plek, maar geeft geen garantie op de exacte diepte of positie.

Daarom blijft de proefsleuf onmisbaar. De KLIC vertelt u waar u voorzichtig moet zijn, de proefsleuf waar de leiding écht ligt.

Wat u daar aantreft, is pas iets waard als u het vastlegt. En dan komt het op nauwkeurigheid aan: GIS-specialist Stef de Wildt over het inmeten met RTK-GPS, “inmeten is een kwestie van één druk op de knop, direct verwerkt in het juiste Amersfoortse Rijksdriehoekscoördinaten (RD) formaat.” Een afwijking die u op de centimeter vastlegt, helpt de volgende ploeg. Een afwijking die u met de hand op een schets zet, is bij de derde overname zijn waarde kwijt.

Hoe dit samenhangt met de rest van het proces leest u in graafschade voorkomen volgens CROW-500.

Van kaart naar veld

Kleurcodes kennen, themakaarten combineren, de eisvoorzorgsmaatregelen eruit halen, en weten waar de tekening ophoudt en de proefsleuf begint. Dat is een KLIC-melding lezen.

Nog geen melding aangevraagd? Daarvoor is er het stappenplan. Wilt u eerst weten wat het kost, lees dan de kosten van een KLIC-melding.
